Ілюстровані принципи хімічної інженерії – випарник із падаючою плівкою

На хімічному заводі, якщо ми хочемо сконцентрувати молоко до згущеного молока або видалити воду з фруктового соку, чи можемо ми просто налити їх у велику каструлю та закип'ятити? Абсолютно ні! Такі речовини, як молоко, сік та фармацевтичні розчини, дуже «делікатні» (чутливі до тепла). Всього одна зайва хвилина при високій температурі може зруйнувати поживні речовини та змінити смак.

То що ж ми можемо зробити? Інженери винайшли потужне рішення — випарник із падаючою плівкою.

Замість того, щоб «кип'ятити велику каструлю», це дозволяє рідині «ковзати».

1. Макроскопічний вигляд – «Водна гірка» під дією сили тяжіння

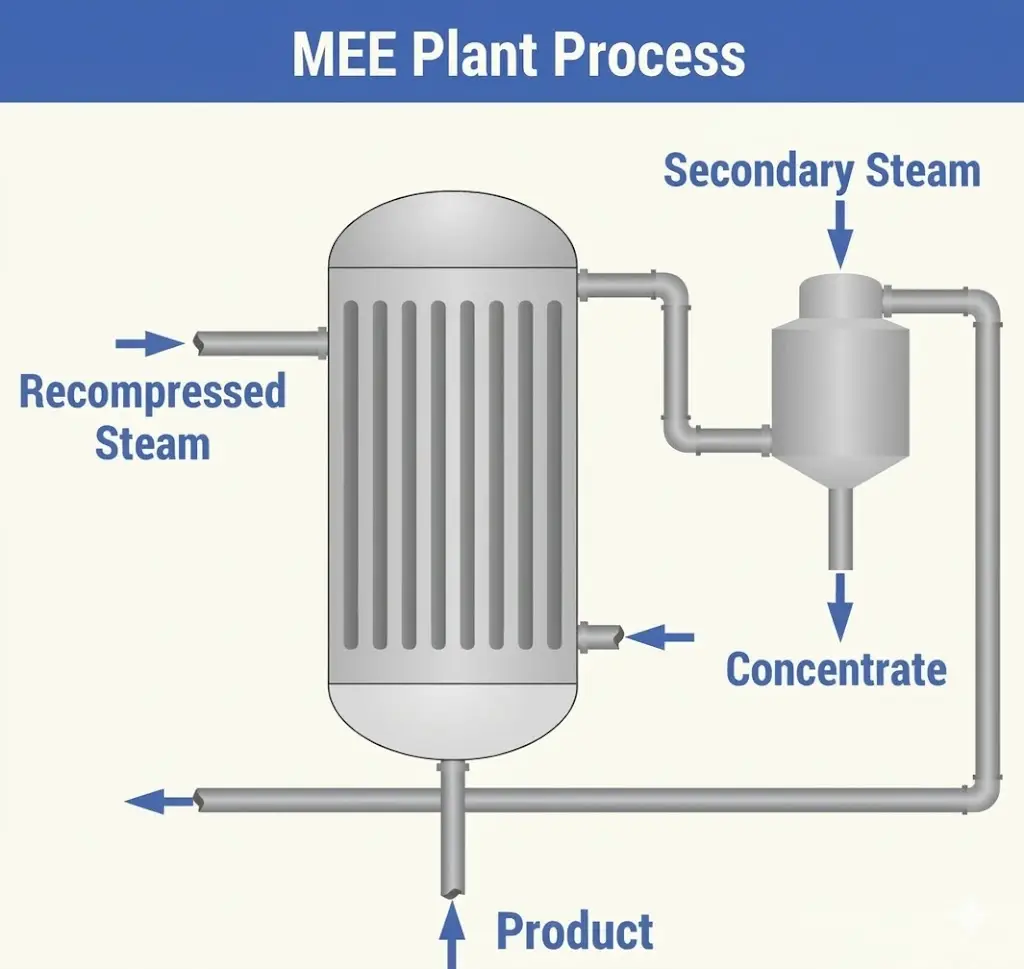

(Стосується: загальної структури та блок-схеми випарника з падаючою плівкою)

На відміну від звичайного кипіння, процес у випарнику з падаючою плівкою йде «зверху вниз»:

· Вхід (зверху, зелена стрілка): Живильна рідина надходить зверху.

· Потік (середній, синій потоки): Рідина не заповнює все обладнання. Натомість вона стікає вниз вздовж внутрішніх стінок вертикальних труб під дією сили тяжіння.

· Опалення (зовнішня червона зона): Гаряча пара оточує зовнішню частину трубок. Коли рідина стікає вниз, вона швидко нагрівається через стінку трубки.

· Результат: Оскільки рідина утворює тонку плівку, теплопередача відбувається надзвичайно швидко. Перш ніж досягти дна, більша частина води вже випарувалася та «втекла».

Проста аналогія:
Уявіть, що ви катаєтеся на швидкісній водній гірці в аквапарку. Коли ви швидко спускаєтеся вниз (короткий час перебування), до того часу, як ви досягнете басейну, більша частина води на вашому тілі (розчинник) вже здута вітром (спека). Мета досягнута без «перегріву».

2. Мікроскопічний вигляд – «порожнисті макарони» всередині трубок

(Відноситься до: механізму утворення плівки всередині однієї трубки)

Якщо ми розріжемо одну трубку та уважно розглянемо, то побачимо справжню магію:

· Настінна плівка (блакитний рідкий шар): Рідина не заповнює трубку, як водопровідна вода. Натомість вона утворює тонку плівку, щільно прикріплену до внутрішньої стінки.

· Центральний канал (біле парове ядро): Центр трубки порожній! Він служить спеціальним шляхом для утвореної пари (вторинної пари).

· Лопання бульбашки (зміна фази): На поверхні плівки безперервно утворюються та лопаються крихітні бульбашки, вивільняючи пару в центральний канал.

Проста аналогія:
Уявіть собі приготування млинців. Якщо залишити тісто товстим шаром, воно готуватиметься повільно і може підгоріти. Але якщо розподілити його тонким шаром, воно приготується за лічені секунди. Випарник із падаючою плівкою використовує той самий принцип — розподіляє рідину тонким шаром для швидкої передачі тепла.

3. Ключовий компонент – «Ідеально збалансована душова лійка»

(Мається на увазі: розподільник рідини зверху)

Це серце системи. Що станеться, якщо одні трубки отримають більше рідини, а інші — менше?

Пробірки без достатньої кількості рідини перегріються, що призведе до згоряння залишків (таких як цукри) та утворення відкладень, що зрештою призведе до блокування пробірок.

Ось чому нам потрібна розподільник рідини.

· Рівномірний розподіл: На зображенні зображено точно розроблену металеву пластину, схожу на ідеальну душову лійку.

· Рівномірне покриття: Рідина спочатку рівномірно розподіляється по пластині, потім через ретельно розроблені отвори або переливи рівномірно потрапляє в кожну трубку.

Проста аналогія:
Це схоже на систему зрошення в сільському господарстві. Кожен ряд (трубка) повинен отримувати однакову кількість води. Якщо навіть одна трубка висохне, вона може згоріти та забруднитися, що змусить всю систему зупинитися для очищення.

Три ключові переваги випарника з падаючою плівкою

· Швидко: Дуже короткий час перебування (зазвичай від кількох секунд до десятків секунд), що запобігає термічній деградації.

· тонкий: Плівковий потік забезпечує чудову теплопередачу, що вимагає нижчих температур для випаровування.

· Гладкий: Потік, що керується силою тяжіння, зменшує опір та споживання енергії.
